3. Сигнализация

Кроме контрольно-измерительной аппаратуры, современные доменные печи оборудуют световой и звуковой сигнализацией.

Световая сигнализация предназначена для информации, а звуковая - для предупреждения обслуживающего персонала об аварийном отклонении тех или иных параметров. Некоторые световые сигналы одновременно оборудуют и звуковыми. К таким сигналам относятся: снижение давления чистого газа ниже допустимого в газопроводе, идущем к воздухонагревателям; падение давления пара, поступающего в межконусное пространство; падение давления воды, поступающей на охлаждение шиберов воздухонагревателей и доменной печи; внезапное снижение оборотов воздуходувки.

Световая сигнализация предусматривает информацию о ходе каждой из печей, входящих в состав доменного цеха: полный ход, полхода, тихий ход, осадка, остановка, выпуск чугуна, выпуск шлака.

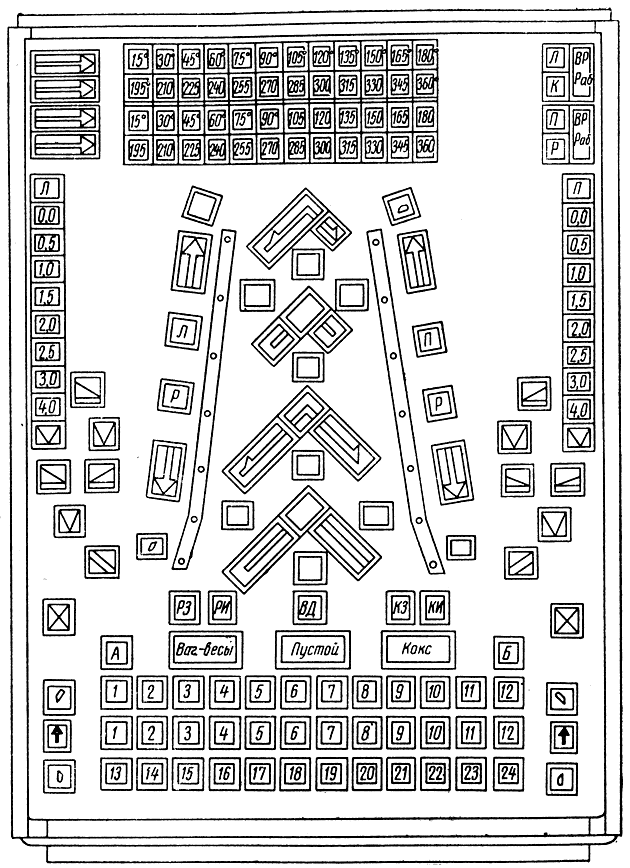

На главном щите КИП всех печей установлено световое табло (светофор), показывающее работу основных механизмов печи. Световое табло (рис. 91) показывает движение скипов Л и П¹ (в центре), на какой градус поворачивается распределитель шихты (вверху), уровень засыпи в метрах (по бокам табло), очередность загрузки скипов коксом или агломератом (в нижней части табло), работу подъемника коксовой мелочи (по бокам внизу табло), количество скипов (внизу) и др.

¹(Левого и правого.)

Рис. 91. Световое табло
