Глава I. Огнеупорные и теплозащитные материалы, применяемые в доменном производстве

Для защиты металлического кожуха доменной печи и других сооружений, относящихся к доменному цеху, от воздействия высоких температур применяют специальный кирпич, различные смеси массы и растворы, называемые огнеупорными материалами. Главнейшим свойством этих материалов является огнеупорность - свойство длительное время противостоять, не расплавляясь, воздействию высоких температур. Огнеупорность материалов зависит от их химического и минералогического составов. Огнеупоры представляют собой обожженные материалы и могут быть изготовлены в виде кирпичей, блоков, порошков, масс и т. д.

По составу огнеупоры подразделяют на кислые (с большим содержанием кремнезема SiО₂), полукислые - шамотные (присутствие глинозема Аl₂O₃ и кремнезема SiO₂), нейтральные (с большим содержанием глинозема Аl₂O₃), углеродистые, хромистые (содержащие большое количество хрома Сr₂O₃). В зависимости от температуры плавления огнеупоры делят на сорта или классы. Так, например, шамотный кирпич по огнеупорности разделяют на классы А, Б и В. Температура плавления шамотного кирпича класса А должна быть не ниже 1730° С, класса Б - не ниже 1670°С, и класса В - не ниже 1580° С. Содержание глинозема Аl₂O₃ в шамотном кирпиче низшего класса должно быть не менее 30%. Шамотный кирпич (рис. 1 и табл. 1), применяемый для кладки доменных печей, подразделяют на два сорта. Сортность кирпича зависит от величины отклонений от стандартных размеров и образования поверхностных дефектов (оббитость углов и граней, трещины и т. д.). Отклонение размеров от стандартных для кирпича первого сорта допускается не более 1 - 1,5%. Большие отклонения характеризуют второй сорт или брак.

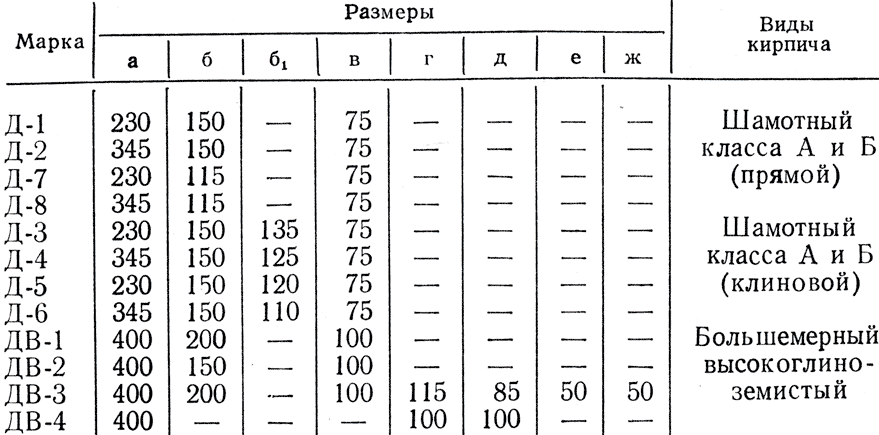

Таблица 1

Для кладки доменных печей в последние годы начали применять высокоглиноземистый кирпич размером 400×200×100 мм, который обладает повышенной огнеупорностью. Содержание Аl₂O₃ в этом кирпиче превышает 45%, а огнеупорность последнего составляет не ниже 1750° С, что повышает стойкость кладки. Кроме перечисленных огнеупоров, в доменных печах применяют также углеродистые блоки, которые изготовляют из смеси графита или из смеси тонкодробленого пекового кокса с небольшим количеством огнеупорной глины. Отечественные углеродистые блоки, используемые для укладки в нижней части печи (лещади), имеют длину до 3 - 4 м и прямоугольное сечение 400×400 и 550×550 мм.

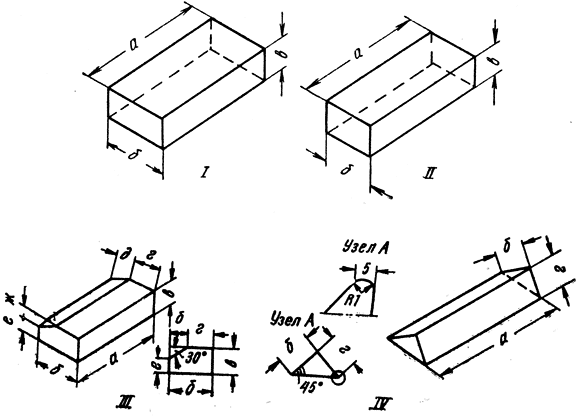

Рис. 1. Форма стандартного доменного кирпича (см. табл. 1). Марки: I - Д-1; Д-2; Д-7; Д-8; II- ДВ-1; ДВ-2; III - ДВ-3; IV - ДВ-4

Блоки для каждой доменной печи изготовляют комплектно. В табл. 2 приведена качественная характеристика некоторых огнеупорных изделий.

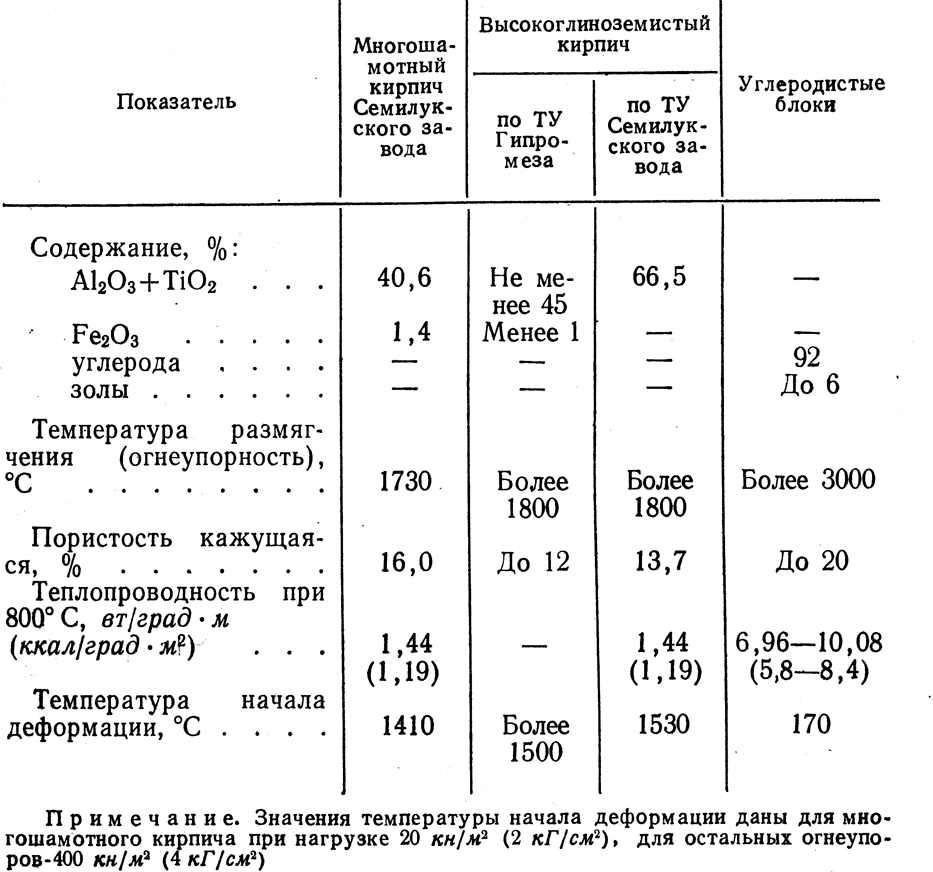

Таблица 2

В настоящее время лещади более пятидесяти доменных печей СССР выложены из углеродистых блоков.

Для закрывания отверстия, через которое выпускается чугун (чугунной летки), подготовки желобов приема для чугуна и шлака изготовляют огнеупорные массы; примерный состав которых показан в табл. 3.

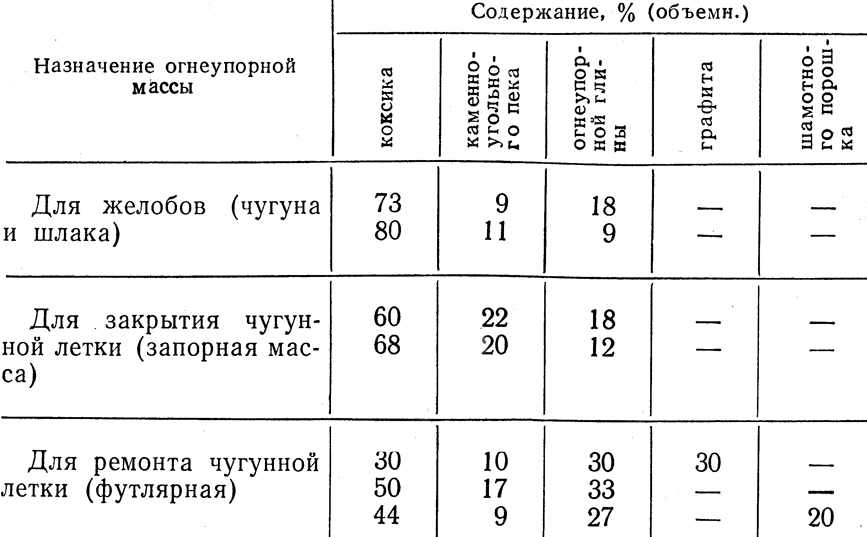

Таблица 3

При эксплуатации печи, кроме огнеупорных изделий в виде кирпичей, блоков огнеупорных масс и глин, часто используют и другие материалы, к которым относятся асбест, формовочный песок и др.

Асбест состоит из кремнезема (42 - 59%), окиси магния (20 - 41%) и небольших количеств окислов железа и извести. Из волокнистых минералов естественного происхождения, образующих асбест, изготовляют картон, полотно, шнуры различного диаметра.

Так как асбест огнестойкий (температура плавления до 1450°С) и изготовленные из него шнур и полотно являются еще к тому же относительно прочными, то его применяют для чеканки воздухопроводов, газопроводов и брони печи в местах просачивания и продува газа и воздуха. Асбестовый картон является хорошим прокладочным материалом во всевозможных люках, лазах, клапанах, находящихся в зонах повышенных температур.

Поскольку асбест относится к материалам не только огнестойким, но и к малотеплопроводным, его используют в смеси с глиной или в виде полотна и картона как изолирующий материал для защиты от воздействия высоких температур. Так, например, часто применяемые шланговые соединения водоохладительных приборов в зоне высоких температур для предохранения от прогара изолируют асбестовым полотном.

К числу расходуемого в сравнительно больших количествах на доменной печи относится формовочный песок. В последнее время все больше песок заменяют огнеупорными массами, при подготовке желобов к выпуску чугуна и шлака, но все же для заправки отдельных участков (перевалов, отсечных лопат и т. д.) его применяют.

Найти в интернете ручку archie solo 132 acf где еще осталось.
