1. Инструмент горновых

Рис. 97. Инструмент для обслуживания горна: 1 - клещи; 2 - запорка; 3 - резак для вырезания канала летки; 4 - лопатка для подмазки футляра чугунной и шлаковой леток; 5 - ручной бурик; 6 - ложка для проб чугуна и шлака; 7 - лом; 8 - клин и кольцо для извлечения лома из летки; 9 - пика для прочистки чугунной летки; 10 - трамбовка для пробивания чугунной летки; 11 - трамбовка для набивки футляра; 12 - ручной стопор для закрытия шлаковой летки

Многие работы, связанные с обслуживанием горна, механизированы. В главе IV рассмотрено оборудование, с помощью которого выполняют такие работы, как вскрытие и закрытие чугунной летки (сверлильная машина и пушка), закрытие шлаковой летки (стопор, одноносковая разливка чугуна и шлака). Это оборудование в значительной мере облегчает труд горнового. Все работы, связанные с подъемом материалов на литейный двор и погрузкой в вагоны образовавшихся отходов, осуществляются с помощью мостового электрического крана, перекрывающего весь литейный двор. Однако еще имеются работы, которые горновые выполняют вручную.

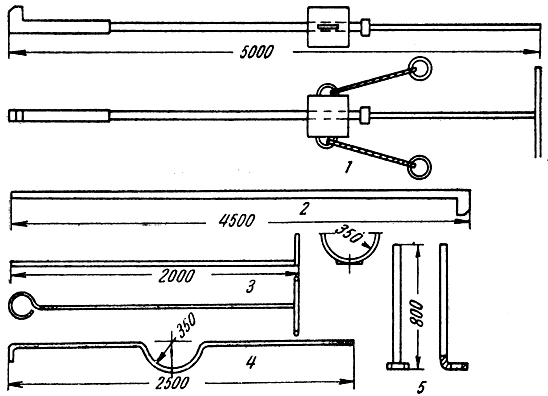

Рис. 98. Инструмент для замены воздушных фурм: 1 - машина для выбивки фурм; 2 - крючок для выбивки фурм; 3 - рогач; 4 - кривой лом; 5 - вороток

Для выполнения работ по обслуживанию горна, уборке желобов, замене водоохлаждаемых приборов существует различного рода ручной инструмент, состоящий из трамбовок для набивки глины и резаков различных размеров, пробивных буров и ломов, крюков, приспособлений для выбивки фурм и амбразур, ложек для отбора проб шлака и чугуна и т. д. (рис. 97 - 99).

Рис. 99. Инструмент для замены шлаковых фурмочек: 1 - машина для выбивки фурмочек; 2 - крючок для выбивки фурмочек; 3 - трамбовка для забивания фурмочек
