2. Фундамент

Вес всех конструкций доменной печи, шихты и продуктов доменной плавки передается на фундамент, который равномерно передает всю нагрузку на грунт и является весьма ответственным сооружением (рис. 15).

Конструкцию фундамента рассчитывают с учетом всех возможных нагрузок (вес печи с шихтой, продуктов плавки и собственно фундамента), а также температурных воздействий в результате нагрева от кладки нижней части горна.

Фундамент современной конструкции разделяют на две части: верхнюю (пень), состоящую из сплошного массива жароупорного бетона, который не разрушается, нагреваясь до 1250°С, и нижнюю часть (подошву), выполненную в виде монолитной железобетонной плиты. При полном разгаре огнеупорной кладки под металло- приемником возможны серьезные повреждения фундамента жидким чугуном. Фундаменты нового типа являются открытыми, т. е. кладка лещади располагается на пне, а не в бетонном стакане.

Огнеупорная кладка нижней части горна, расположенная под металлоприемником и называемая лещадью, соприкасается с верхней частью фундамента. Для предохранения от температурного воздействия фундаменты современных доменных печей на стыке огнеупорной кладки и бетона охлаждают с помощью холодильных плит, через которые продувают вентиляторный воздух.

Чем больше разрушается во время эксплуатации печи кладка лещади, тем выше становится температура фундамента в верхней его части и тем больше разрушается его верхнее строение.

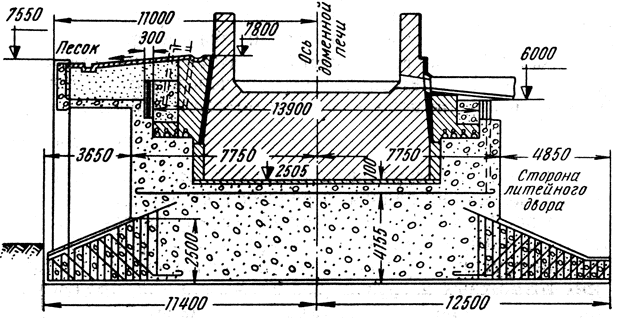

Рис. 15. Фундамент доменной печи

Для контроля за температурой слоев кладки лещади и фундамента в них устанавливают термопары, показания которых непрерывно записываются контрольно-измерительной аппаратурой, находящейся в помещении мастера печи. Кроме температуры, на износ фундамента могут влиять и другие факторы, например состояние грунта. Неравномерное сопротивление грунта приводит к образованию трещин в фундаменте, что связано с нарушением герметичности массива. Поскольку в настоящее время в доменные печи подается дутье под избыточным давлением до 300 кн/м² (3 ат) и выше, а количество чугуна за один выпуск часто значительно превышает 300 г, то прочность фундамента является весьма важным фактором, от которого зависит длительность эксплуатации печи.
